VEGAPULS 系列的雷达传感器被用于液体和固料的非接触式物位测量。即便是
在高压和极端温度下,它们也能测量各种介质。
雷达式传感器既可用于简单测量,也可以用于测量腐蚀性介质,对于卫生要求很高的场合同样适用。
这些传感器能绝对可靠地测量轻型和重型固料,即使粉尘和噪音强烈,它们不受粘附
物或冷凝物的影响。![](/uploads/20210416/b7abfc88d301656e3d35d841a562b388.jpg)
![](/uploads/20210416/995ce953051ff4735300f7e5fb5d5cc9.jpg)
![](/uploads/20210416/984cc14850bb1d4b1c82f714a5907a57.jpg)
![](/uploads/20210416/7c1bbc30137d18b377fa1e6f6a90fca0.jpg)
测量原理
测量仪表通过天线系统朝介质的方向发射短促的雷达脉冲。介质表面反射信号
波,它们随后被天线系统重新接收。测量仪表利用雷达脉冲所需的运行时间和
输入的容器高度可以计算出物位。
优点
非接触式雷达技术具有测量精度特别高的特点。测量过程既不会受到介质的波
动性,也不会受到不断出现的过程条件,如温度、压力或严重起尘的影响。调
整过程非常简便,无需充填和排空容器,由此节省了时间。

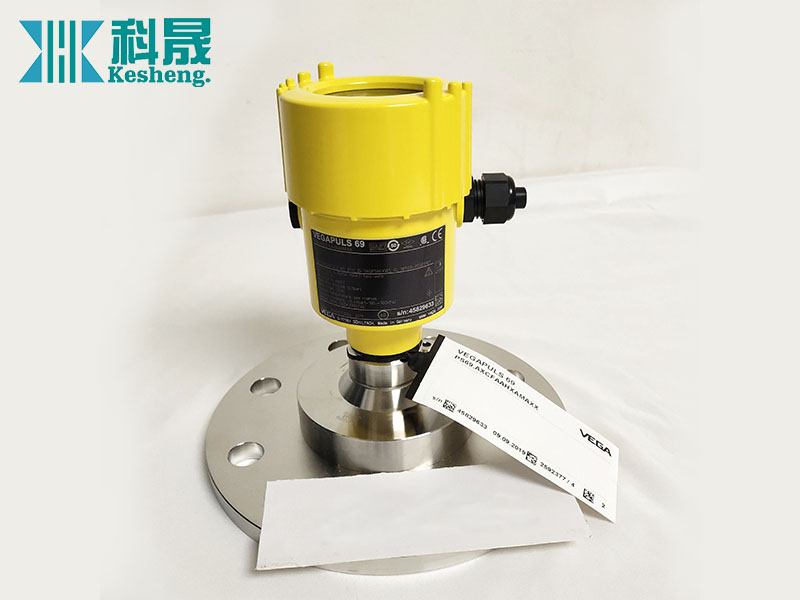

PULS69
应用:测量直径小、高度高的容器内的固料
量程范围:至120 m
天线材质:由PP 制成的塑料喇叭口天线,由PEEK 制成的带有吹扫连接的配有金属封边的透镜天线

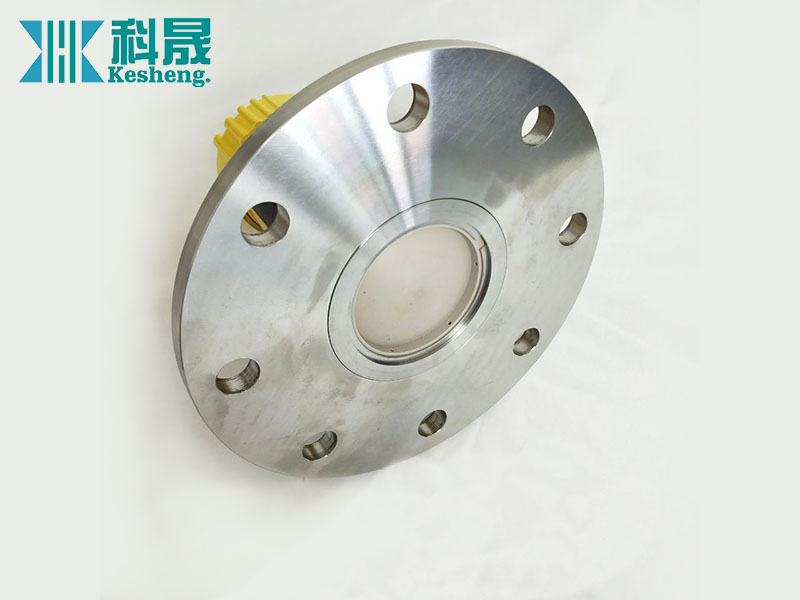

过程接头:龙门框,锁紧法兰从DN 80, 3"起;法兰从DN 80, 3" 起,适配法兰从DN 100, 4" 起
过程温度:-40 ?6?8 +200 ℃
过程压力:-1 ?6?8 +3 bar(-100 ?6?8 +300 kPa)
测量精度:5MM
频率范围:W频段
信号输出:4 ?6?8 20 mA/HART, Profibus PA,Foundation Fieldbus

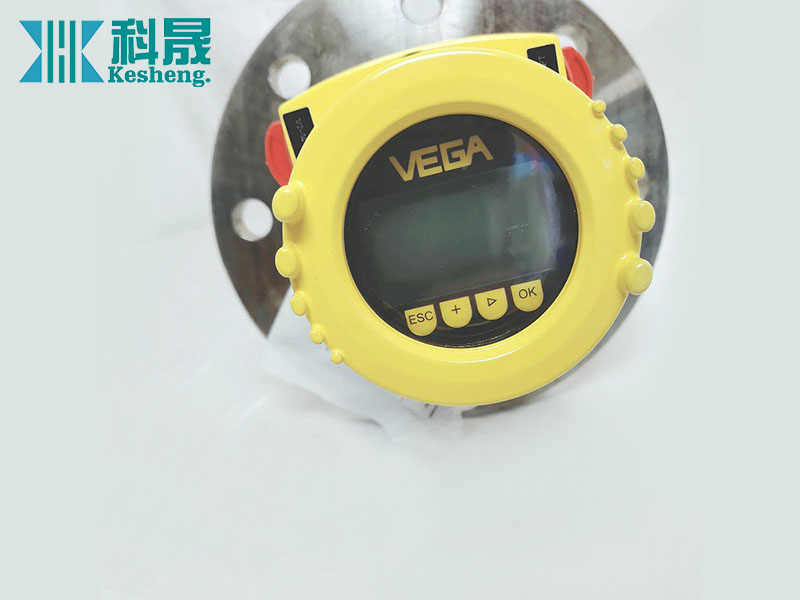

显示、操作:PLICSCOM, PACTware,VEGADIS 81, VEGADIS 82
许可证:ATEX,IEC,FM,CSA
优点:?7?4由于信号聚焦性能极好,故是很窄或很高的容器的理想解决方案
?7?4塑封的天线系统使设备运行免维护
