VEGAPSSR68系列的雷达传感器被用于液体和固料的非接触式物位测量。即便是

在高压和极端温度下，它们也能测量各种介质。

雷达式传感器既可用于简单测量，也可以用于测量腐蚀性介质，对于卫生要求很高的场合同样适用。

这些传感器能绝对可靠地测量轻型和重型固料，即使粉尘和噪音强烈，它们不受粘附

物或冷凝物的影响。

测量高度可达30米的固料料仓的物位

物位测量仪表VEGAPULS SR 68用于测量高度可达30米的固料料仓物位。因为可以测量固料表面反射的最小的雷达信号，此传感器用途广泛：通过物位测量仪表VEGAPULS SR 68准确可靠地测量固料物位，即使快速更换被测介质，也无需做新的调整。

测量原理

测量仪表通过天线系统朝介质的方向发射短促的雷达脉冲。介质表面反射信号

波，它们随后被天线系统重新接收。测量仪表利用雷达脉冲所需的运行时间和

输入的容器高度可以计算出物位。

优点

非接触式雷达技术具有测量精度特别高的特点。测量过程既不会受到介质的波

动性，也不会受到不断出现的过程条件，如温度、压力或严重起尘的影响。调

整过程非常简便，无需充填和排空容器，由此节省了时间。

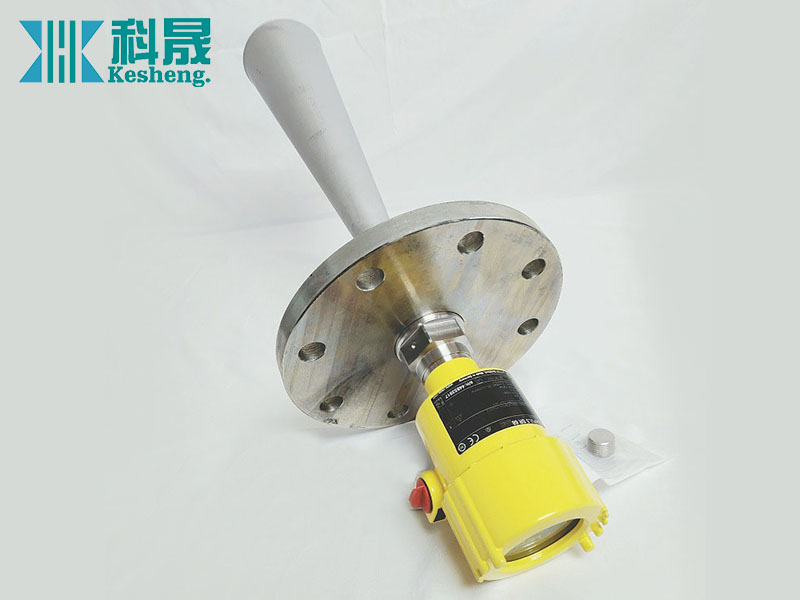

PSSR 68

应用：测量中到大型容器内的固料

量程范围：SR68：至30m

天线材质：由316L 制成的喇叭口或抛物形天线

过程接头：螺纹从G1½，1½NPT 起，法兰从DN 50, 2" 起

过程温度：-196 ?6?8 +450 ℃   SR 68：-40 ?6?8 +250 ℃

过程压力：-1 ?6?8 +160 bar(-100 ?6?8 +16000 kPa)

SR 68: -1 ?6?8 +100 bar(-100 ?6?8 +10000 kPa)

测量精度：2MM

频率范围：K频段

信号输出：4 ... 20 mA/HART, Profibus PA,Foundation Fieldbus

显示、操作：PLICSCOM, PACTware,VEGADIS 81, VEGADIS 82

许可证：ATEX，IEC，FM，CSA，EAC(GOST), UKR Sepro，只是68：造船，SIL2优点：?7?4由于有不同的天线结构形式和材料，故成为几乎所有应用的理想解决方案

?7?4由于温度和压力范围大，使得设计和规划工作简单易行
